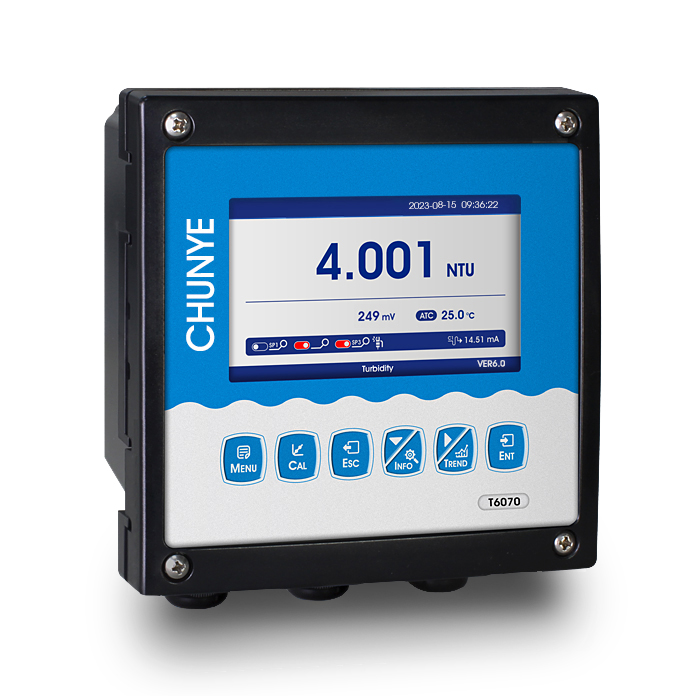

Mrežni mjerač zamućenja T6070
Princip senzora zamućenosti/koncentracije mulja zasniva se na kombinovanoj metodi infracrvene apsorpcije i raspršene svjetlosti. Metoda ISO7027 se može koristiti za kontinuirano i precizno određivanje zamućenosti ili koncentracije mulja. Prema ISO7027 tehnologiji infracrvenog dvostrukog raspršivanja svjetlosti ne utječe hromatičnost da bi se odredila vrijednost koncentracije mulja. Funkcija samočišćenja može se odabrati u skladu s okolinom upotrebe.
Stabilni podaci, pouzdane performanse; ugrađena funkcija samodijagnoze kako bi se osigurali tačni podaci; jednostavna instalacija i kalibracija.
Tipična upotreba
Mrežni mjerač zamućenja je online analitički instrument dizajniran za mjerenje zamućenosti vode iz vodovoda, komunalne mreže cjevovoda, monitoringa kvaliteta vode u industrijskim procesima, cirkulirajuće rashladne vode, efluenta od filtera s aktivnim ugljem, efluenta membranske filtracije, itd., posebno u tretmanu općinskih kanalizacije ili industrijske otpadne vode.
Bilo da se procjenjuje aktivni mulj i cijeli proces biološke obrade, analizira otpadna voda koja se ispušta nakon pročišćavanja ili otkriva koncentracija mulja u različitim fazama, mjerač koncentracije mulja može dati kontinuirane i precizne rezultate mjerenja.
Mains Supply
85~265VAC±10%,50±1Hz,potrošnja energije ≤3W;
9~36VDC,potrošnja energije:≤3W;
Measuring Range
Zamućenost: 0~9999NTU
Mrežni mjerač zamućenja T6070
Način mjerenja
Način kalibracije
Trend grafikon
Način podešavanja
Karakteristike
1.Veliki ekran, standardna komunikacija 485, sa online i offline alarmom, veličina 144*144 metara, veličina rupe 138*138, veliki ekran od 4,3 inča.
2. Funkcija snimanja krivulje podataka je instalirana, mašina zamjenjuje ručno očitavanje brojila, a opseg upita je proizvoljno određen, tako da se podaci više ne gube.
3. Online snimanje MLSS/SS, temperaturnih podataka i krivulja u realnom vremenu, kompatibilno sa svim mjeračima kvaliteta vode naše kompanije.
4.0-20NTU, 0-400NTU, 0-4000NTU, dostupni su različiti merni opsegi, pogodni za različite radne uslove, tačnost merenja je manja od ±5% izmerene vrednosti.
5. Nova induktivnost prigušnice ploče za napajanje može učinkovito smanjiti utjecaj elektromagnetnih smetnji, a podaci su stabilniji.
6. Dizajn cijele mašine je vodootporan i otporan na prašinu, a stražnji poklopac priključnog terminala je dodan kako bi se produžio vijek trajanja u teškim okruženjima.
7. Instalacija panela/zida/cijevi, dostupne su tri opcije za ispunjavanje različitih zahtjeva za instalacijom na industrijskom mjestu.
Električni priključci
Električna veza Veza između instrumenta i senzora: napajanje, izlazni signal, relejni alarmni kontakt i veza između senzora i instrumenta su unutar instrumenta. Dužina provodne žice za fiksnu elektrodu je obično 5-10 metara, a odgovarajuća oznaka ili boja na senzoru Umetnite žicu u odgovarajući terminal unutar instrumenta i zategnite je.
Način ugradnje instrumenta
Tehničke specifikacije
| Mjerni opseg | 0~9999NTU |
| Jedinica mjerenja | NTU |
| Rezolucija | 0,001NTU |
| Osnovna greška | ±1%FS ˫ |
| Temperatura | 0~50 ˫ |
| Temperaturna rezolucija | 0.1 ˫ |
| Temperatura Osnovna greška | ±0,3 |
| Strujni izlazi | Dva 4~20mA,20~4mA,0~20mA |
| Izlaz signala | RS485 MODBUS RTU |
| Ostale funkcije | Zapis podataka &Prikaz krive |
| Tri upravljačka kontakta releja | 5A 250VAC,5A 30VDC |
| Opciono napajanje | 85~265VAC,9~36VDC,potrošnja energije≤3W |
| Uslovi rada | Nema jakih smetnji magnetnog polja osim geomagnetnog polja. ˫ |
| Radna temperatura | -10~60 |
| Relativna vlažnost | ≤90% |
| Ocjena vodootpornosti | IP65 |
| Težina | 0,8 kg |
| Dimenzije | 144×144×118 mm |
| Veličina montažnog otvora | 138×138 mm |
| Metode ugradnje | Montaža na panel i zid ili cevovod |
